1
飛達部套
2
貼頭卡
3
壓痕折頭
4
糊筒部套
5
翻轉
6
拉底部套
7
糊底部套
8
壓床
尺寸范圍
Size range
+
備注:

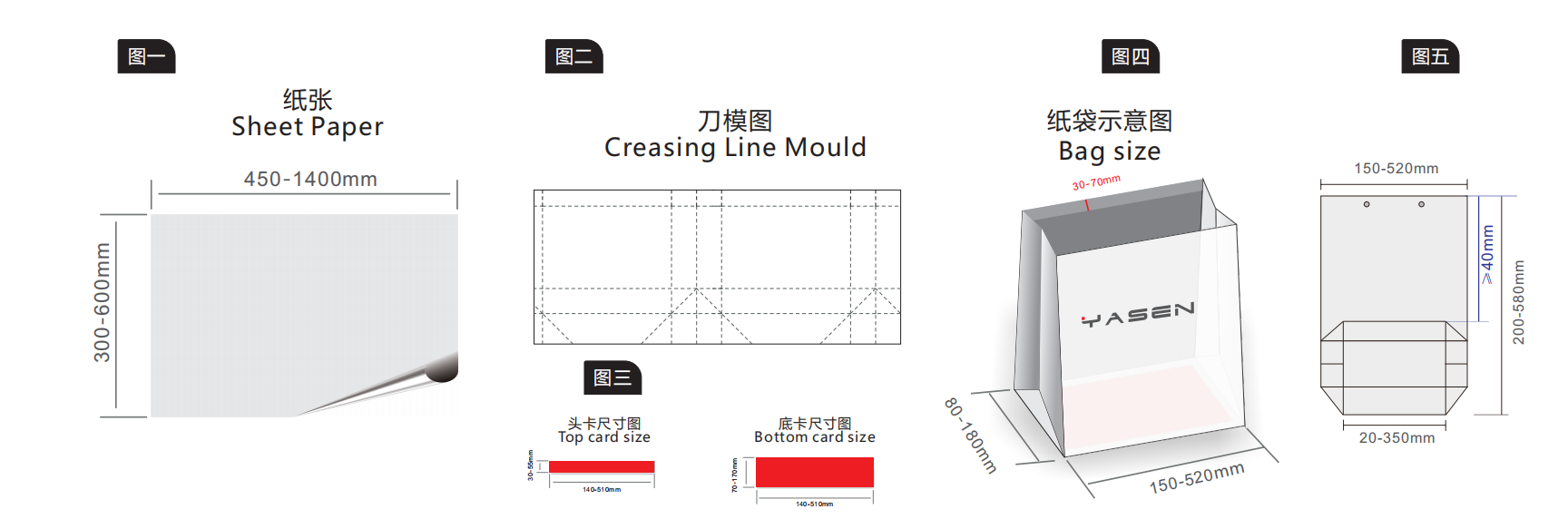

1、前工序(刀模壓線) 需壓足折邊位，且壓痕深度做到足夠易折(圖二)
2、頭卡/底卡尺寸公差范圍 :±1mm ( 圖三)
3、風琴上下重疊位公差范圍 : ±2mm
4、開底后底部邊緣到紙筒頂部: ≥40mm(圖五)
視頻展示
Video display
+

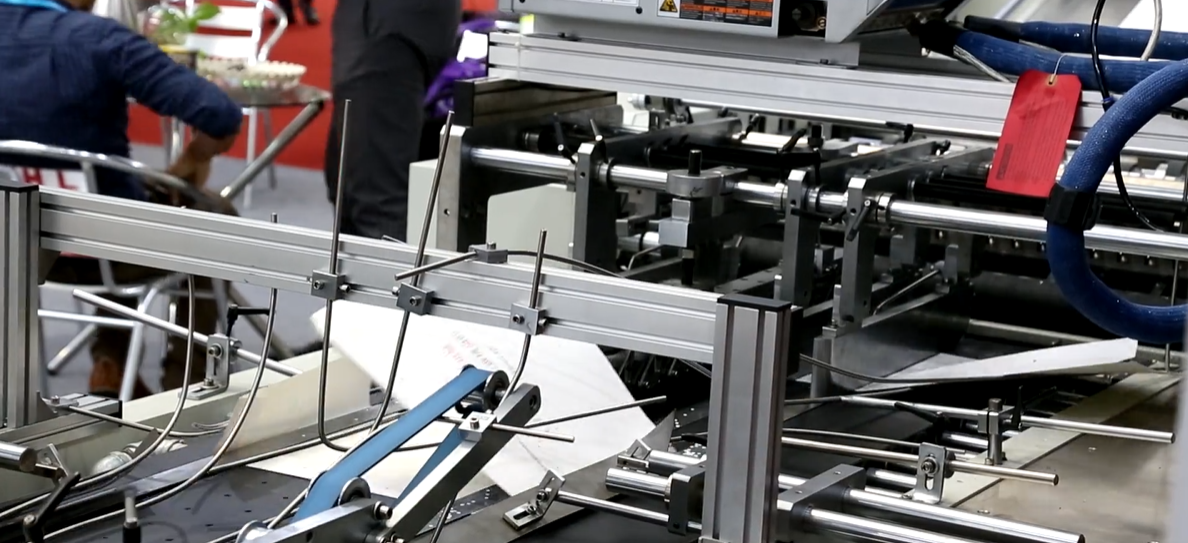

設備介紹
Equipment introduction
+
詳細介紹:
本紙袋機生產線以單張紙為原料， 一條龍紙袋成型；
一次性完成折袋口， 糊筒，折底，放底卡， 底部上膠封合等紙袋工序和工藝；
經過特殊的機械結構和電氣配合； 能夠處理不同類型的紙張，牛皮紙， 銅版紙， 白卡紙等；
制作紙袋的尺寸和克重的范圍大， 紙袋應用廣泛；
速度快，高精度； 配備了不停機預堆紙送紙器； 提高產能；
易于操作， 換版時間快， 易于維護保養， 可根據實際需要更新升級；
主要特點：
1， 無痕高速高精度折袋口；
2， 高精準度投底卡功能， 可滿足出口高質高標準高要求的紙袋制作需要；
3， 底部沿袋底邊緣上膠， 實現紙袋上膠完美貼合， 不易開底，增強紙袋的沉重能力；
4， 無刮痕的傳輸系統設計， 尤其適合奢侈品紙袋的生產制作；
參數名稱
參數值
單拼單邊進紙寬度
450-1400mm
進紙長度
300-600mm
拼合后進紙寬
600-1360mm
紙袋寬度
150-520mm
風琴
80-180mm
紙袋高度
200-580mm
底卡長度
140-510mm
底卡寬度
70-170mm
底卡克重
250-400gsm
參數名稱
參數值
牛皮紙克重
120-300gsm
覆膜紙克重
157-350gsm
紙袋速度
0-70pcs/mins
整機功率
整機運行功率（約32KW）
上膠
Hot melt gule
機器重量
15 tons(reference)
機器尺寸
詳見尺寸圖
占地面積
詳見尺寸圖

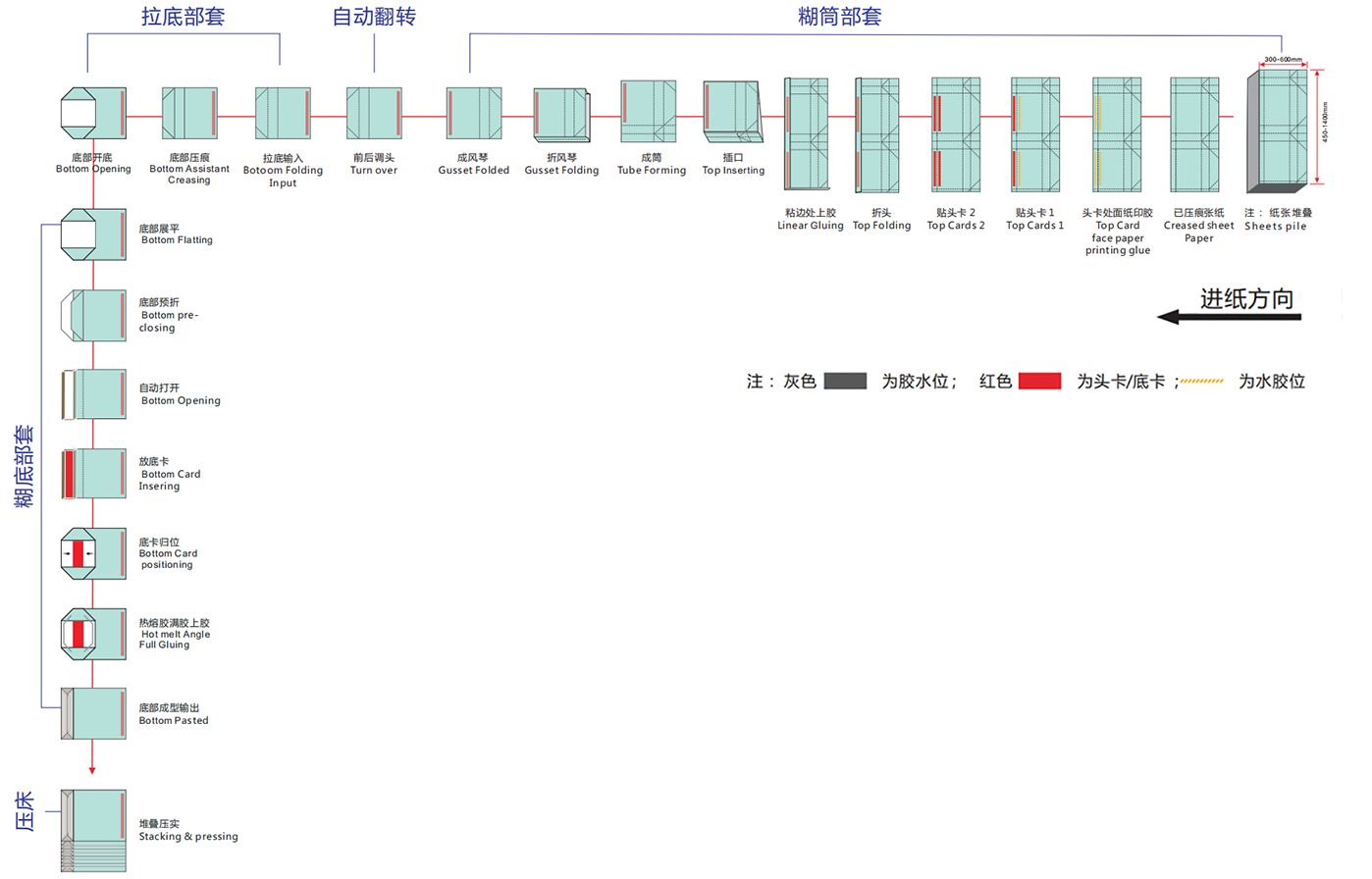

流程圖
Flow chart
+
